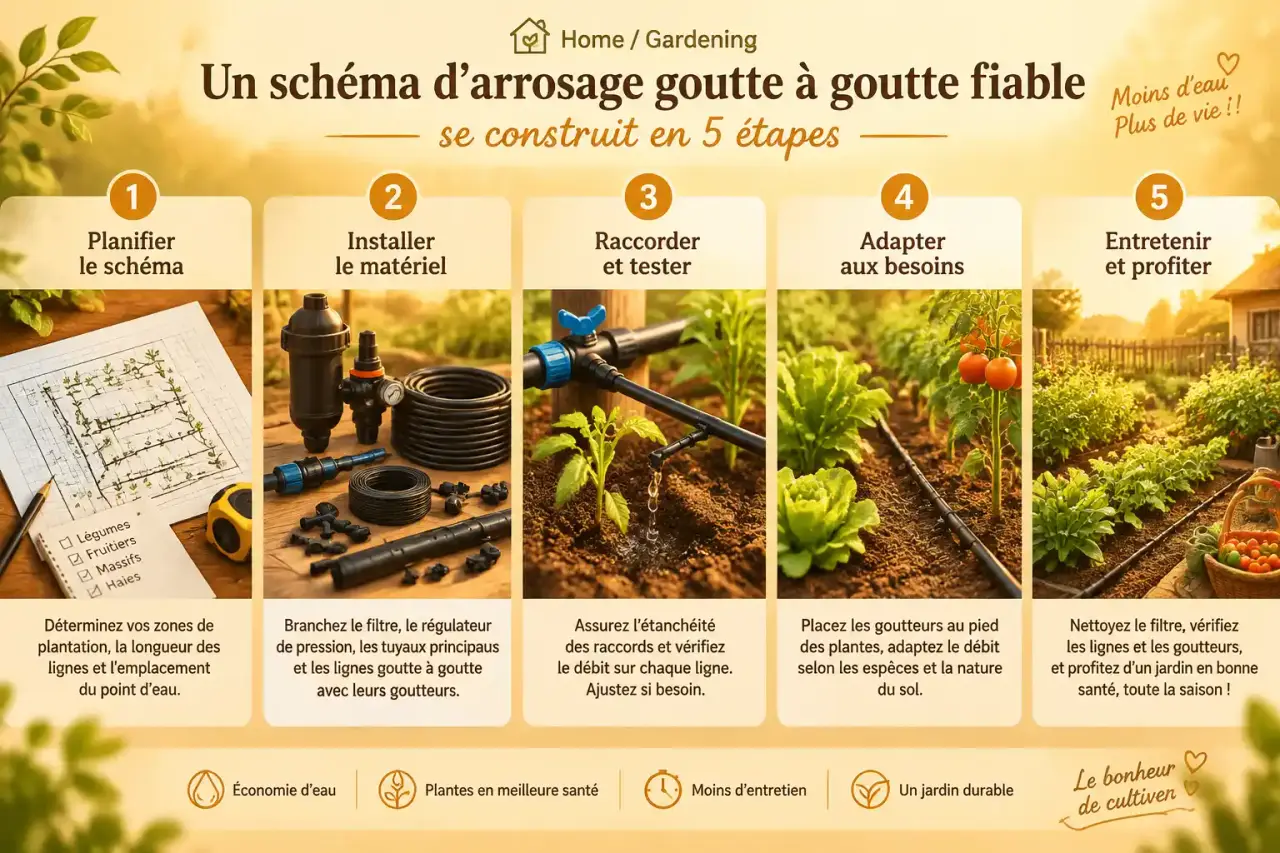

Un schéma d’arrosage goutte à goutte fiable se construit en 5 étapes
Un bon schéma d’arrosage automatique goutte à goutte se prépare avant l’achat des tuyaux. Il permet de visualiser chaque zone à irriguer, de compter les goutteurs et de vérifier que le robinet peut alimenter l’ensemble. Sur un potager, un massif ou une terrasse, ce plan limite les extrémités de ligne mal arrosées, les raccords superflus et les erreurs de dimensionnement.
1. Dessinez le jardin comme un plan de circulation de l’eau
Tracez d’abord votre espace sur du papier quadrillé, même de manière simple. Indiquez le robinet ou la cuve, les dimensions des planches de culture, les bacs, les haies, les massifs et les allées. Le point d’eau devient le départ du réseau. Les rangs et les plantations correspondent aux zones à alimenter. Ajoutez ensuite un trait épais pour le tuyau principal, puis des traits plus fins pour les dérivations et les micro-tubes.
Ne regroupez pas les plantes uniquement parce qu’elles sont proches. Réunissez plutôt celles qui ont des besoins comparables : légumes gourmands en eau, aromatiques plus sobres, pots exposés au soleil ou haie récemment plantée. Chaque groupe peut devenir une zone d’arrosage indépendante. Cette organisation facilite le réglage des durées et l’automatisation future.
Le schéma type à reproduire
Sur votre dessin, faites apparaître les éléments dans l’ordre de circulation de l’eau : robinet, programmateur, filtre, réducteur de pression, raccord de départ, tuyau principal, dérivations, goutteurs et bouchons de fin de ligne. Notez aussi la longueur de chaque branche. Le plan devient ainsi votre liste de matériel : raccords en T, coudes, vannes, piquets et longueurs de tuyau sont calculés plutôt qu’estimés au hasard.
- Petite terrasse ou balcon : un départ, puis un micro-tube par pot ou jardinière.
- Potager en rangs : un tuyau principal en tête des planches, puis une ligne par rang.
- Massif ou haie : une ligne serpentine au pied des végétaux, fixée avec des accroches.
2. Placez les goutteurs selon les plantes et le relief
Le goutteur délivre l’eau près des racines au lieu de mouiller toute la surface. Les tuyaux à goutteurs intégrés conviennent aux rangs réguliers. Leurs émetteurs sont généralement espacés de 20, 30 ou 50 cm. Les goutteurs rapportés, installés à la perforeuse sur un tuyau plein, offrent davantage de liberté pour équiper un arbre, un pot isolé ou une plantation irrégulière.
| Type de goutteur | Usage pertinent | Point de vigilance |
|---|---|---|
| Intégré | Rangs de légumes, haies, plantations régulières | L’espacement est imposé par le tuyau |
| Rapporté | Pots, arbustes, plantations espacées | Prévoir une perforeuse et des bouchons |
| Autocompensant | Terrain en pente ou longues lignes | Choisir une pression compatible |
| Turbulent | Terrain plat, installation économique | Moins adapté aux écarts de niveau |
Les racines ne se développent pas en ligne droite jusqu’à une seule goutte d’eau. Elles colonisent un volume de sol. Placez donc l’émetteur à quelques centimètres du collet, puis vérifiez après un cycle la forme de la zone humidifiée. Dans un sol léger, l’eau descend rapidement et les apports peuvent être rapprochés. Dans un sol plus lourd, elle s’étale davantage en surface, ce qui rend les apports lents utiles pour limiter le ruissellement. Cette observation est plus fiable qu’un espacement appliqué mécaniquement.
3. Calculez le débit avant de raccorder la dernière ligne
Le débit total du réseau correspond à l’addition de tous les émetteurs qui fonctionneront au même moment. Utilisez la formule suivante : nombre de goutteurs × débit unitaire, puis ajoutez les éventuels micro-jets. Selon le modèle, un goutteur peut délivrer de 2 à 20 L/h. Les valeurs courantes se situent souvent entre 2 et 8 L/h.
Exemple : 10 goutteurs de 4 L/h représentent 40 L/h. Vingt goutteurs de 2 L/h ajoutent 40 L/h. Le réseau demande donc 80 L/h. Si vous ajoutez 10 micro-jets de 30 L/h, ils consomment 300 L/h. Le besoin total atteint alors 380 L/h. Avec un robinet qui ne fournit que 300 L/h, l’ensemble ne peut pas fonctionner correctement en une seule fois.
Mesurez ce que le robinet fournit réellement
Ouvrez le robinet comme pour un arrosage courant et chronométrez le remplissage d’un seau dont vous connaissez le volume. Convertissez ensuite le résultat en litres par heure. Cette mesure doit être réalisée avant tout achat important : le débit disponible fixe la limite de votre installation. En cas d’écart, réduisez le nombre d’émetteurs actifs simultanément ou créez plusieurs secteurs commandés l’un après l’autre.
Un filtre en tête de réseau est indispensable, notamment avec une eau chargée en particules ou en calcaire. Le colmatage touche souvent en premier les goutteurs les plus fins. Prévoyez aussi une extrémité de ligne démontable. Vous pourrez ainsi purger les tuyaux avant la mise en service et après une période d’arrêt.
4. Dimensionnez la pression et le diamètre sans suréquiper
Le goutte à goutte fonctionne généralement entre 1 et 2,5 bars, selon les composants. Un robinet extérieur délivre souvent entre 2,5 et 3,5 bars. Un réducteur de pression protège donc les goutteurs et stabilise l’arrosage. L’objectif est de conserver au moins 1 bar au goutteur le plus éloigné, après les pertes liées à la longueur du tuyau et aux raccords.
Gardez aussi en tête que 1 bar équivaut à 10 mètres de colonne d’eau. Une cuve posée au sol fournit peu de pression par gravité. Pour atteindre l’équivalent de 2 bars, il faudrait 20 mètres de dénivelé. Une pompe de surface est souvent nécessaire pour alimenter un réseau depuis une récupération d’eau de pluie.
| Élément à dimensionner | Repère pratique | Décision sur le schéma |
|---|---|---|
| Micro-tube | 4 à 8 mm | Pour relier un pot ou un goutteur isolé |
| Petite dérivation | Moins de 15 m : 4,6 mm | À réserver aux courtes longueurs |
| Ligne plus longue | Plus de 15 m : 13 mm | Limite les pertes de charge |
| Tuyau principal PEBD | 16 mm : jusqu’à 800 L/h ; 20 mm : jusqu’à 1 500 L/h | À choisir selon le débit et la longueur |
Le diamètre dépend donc à la fois de la longueur du circuit et du débit à transporter. Un micro-tube de 4 à 8 mm convient au raccordement d’un pot ou d’un goutteur isolé. Pour une petite dérivation de moins de 15 m, un tuyau de 4,6 mm peut suffire. Au-delà de 15 m, un modèle de 13 mm limite mieux les pertes de charge. Le tuyau principal en PEBD de 16 ou 20 mm se choisit selon le débit global et la longueur du réseau.
5. Transformez le plan en arrosage automatique par zones
Installez le programmateur au départ du réseau, avant le filtre et le réducteur de pression. Pour une installation simple, un programmateur à piles peut suffire. Si plusieurs secteurs doivent fonctionner séparément, choisissez un programmateur multivoie associé à des électrovannes. Il ouvrira une zone après l’autre. Au-delà de 50 mètres sur un même circuit, cette sectorisation devient particulièrement utile pour préserver une pression régulière.
Programmez ensuite les cycles selon l’humidité réelle du sol, l’exposition et la saison, plutôt qu’avec une durée fixe toute l’année. En été, un cycle de 15 à 20 minutes tôt le matin ou en soirée constitue un point de départ à ajuster. Creusez légèrement après un arrosage. Si l’humidité n’atteint pas la profondeur des racines, augmentez progressivement la durée. Si le sol reste détrempé, espacez les cycles.
Avant de refermer les lignes ou de les masquer sous un paillage, faites un essai complet. Vérifiez chaque raccord, observez les derniers goutteurs et contrôlez que les zones se déclenchent dans le bon ordre. Votre schéma d’arrosage automatique goutte à goutte devient alors un plan de maintenance. Conservez-le, notez les réglages efficaces et corrigez-le à chaque nouvelle plantation.
